Araç Aksı Tanımlama Kontrol Cihazı

Araç dingil tanımlama kontrolörü, tartım sisteminin yardımcı bir bileşeni olarak Zhengzhou Hengliang Tech Co., Ltd. tarafından bağımsız olarak araştırılmış, tasarlanmış ve üretilmiştir.
Bir araç dingil tanımlama sensörünün üzerinden geçtiğinde, kontrolör sinyal değişimlerini yakalar. Örnekleme, analiz ve işleme sonrasında, araç tekerleklerine karşılık gelen karakteristik sinyalleri çıktı olarak verir. Bu kontrolör, araç tipi sınıflandırması, basınç noktası konumu istatistikleri ve serbest akış operasyonu gibi fonksiyonları uygulamada tartım sistemini destekler.
Ekipman, yüksek hız, yüksek hassasiyet, basit kullanım, yüksek stabilite ve kolay bakım avantajlarına sahiptir.

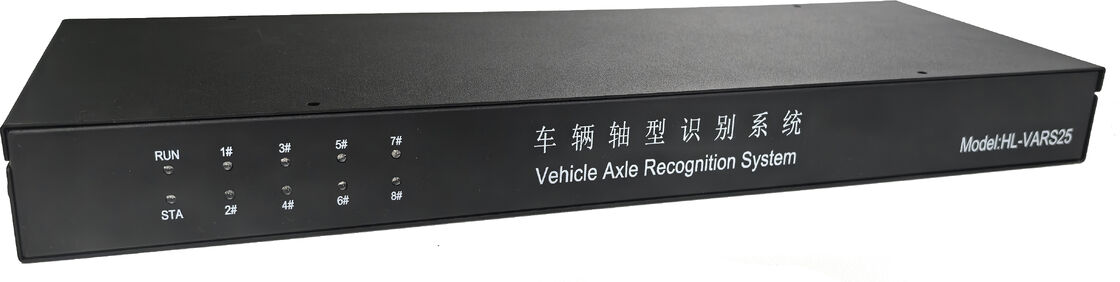

Şekil 1-1 Ekipmanın Ön Görünümü

Araç dingil tanımlama kontrolörü, 8 kanala kadar tekerlek-dingil tanımlama sensörleri için giriş arayüzleri, 1 CAN iletişim arayüzü, 1 RS232 iletişim arayüzü, 1 RS485 iletişim arayüzü, 1 Ethernet arayüzü, 2 dijital giriş kanalı, 2 dijital çıkış kanalı ve bir 5V çıkış arayüzü ile donatılmıştır.

                                                                                                                                                          Şekil 1-2 Ekipmanın Arka Görünümü

Teknik Özellikler

Fonksiyon Tanıtımı

Araç dingil tanımlama sisteminin ana fonksiyonları şunlardır: araç lastik tiplerini tanımlamak ve araç lastikleri tekerlek-dingil tanımlama sensörlerinin üzerinden geçtiğinde lastik basınç noktaları ve lastik tipleri gibi karakteristik verileri aktif olarak raporlayarak tartım sistemine araç tipi belirlemede yardımcı olmak.

Bu araç dingil tanımlama sistemi, sistem iletişim protokolünü ve baud hızını ayarlamak, araç tetikleme eşiklerini ayarlamak ve tekerlek-dingil tanımlama sensörlerinin tüm algılama noktalarını etkinleştirmek veya devre dışı bırakmak dahil olmak üzere özel yönetim yazılımı aracılığıyla birden fazla parametrenin yapılandırılmasını destekleyerek sistem kararlılığını ve esnekliğini etkili bir şekilde artırır.

Veri Çıkışı ve Protokolü

Araç dingil tanımlama sisteminin varsayılan iletişim arayüzleri CAN, RS485 ve RS232'dir. Tüm veri çerçeveleri bu üç arayüz üzerinden çıktı olarak verilir ve sistem bu üç porttan veri alır ve ayrıştırır.

Varsayılan olarak, araç dingil tanımlama sistemi periyodik olarak çalışma durumu çerçeveleri veya temel bilgi çerçeveleri gönderir. Araç dingil tanımlama sensörünün üzerinden bir araç geçtiğini algıladıktan sonra otomatik olarak dingil veri çerçeveleri gönderir. Belirli akış ve çerçeve formatı yapılandırılmış iletişim protokolüne bağlıdır.

Şekil 6-1 Araç Dingil Tanımlama Sistemi ve Tartım Aleti Arasındaki Bağlantının Şematik Diyagramı
